同人誌印刷 用語集「トンボ」

全ての原稿には「トンボ」と呼ばれる印が必要です。

トンボとは目印になるもので、極端にいうとこれがないと印刷できません。

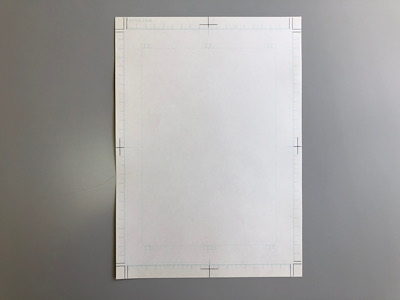

トンボは大きく分けて2種類、センタートンボと角（かど）トンボです。

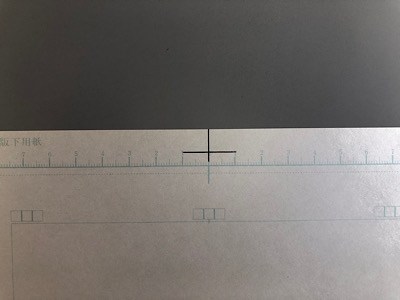

上の写真、十字になっているものがセンタートンボです。

原稿の中心に上下左右4か所につけます。

印刷や製本の時はこれを基準にして紙の曲がりやサイズを確認します。

カラー原稿の場合は4色の版がピッタリと位置があっていないと、色がずれてしまいます。

ずれを直すのにこのセンタートンボを基準として位置合わせをします。

これがないとずれを直すにはイラストを見て判断せざるを得なくなり、

難しいものとなってしまいます。

カラー原稿でもこのセンタートンボが綺麗に1本の線になれば位置があっている

ということになります。

同人誌の原稿には必ず入れてください。

ちなみにこのセンタートンボの形が昆虫のトンボに似ていることから

トンボと呼ばれるようになりました。

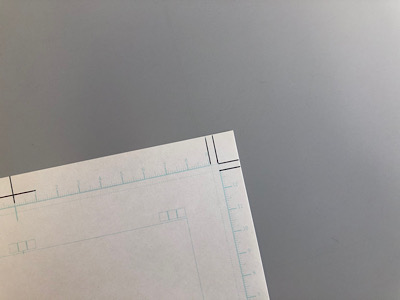

上の写真の紙の角にあるトンボが角トンボです。

これは原稿の仕上がり位置と3㎜のドブを表すものです。

例えば仕上がり位置にあまりにも近い位置に文字等があると製本の時に切れてしまう、

という判断もできます。

また、ベタなどに3㎜のドブがないと同人誌ができあがった時に白が出てしまう、

ということを防ぐためにこの角トンボは重要な目印になっています。

製版、出力の前の原稿チェックの段階で角トンボを見て字切れや塗りたしが十分か判断しています。

印刷の段階でも角トンボの塗りたしの位置まで紙に入って印刷できているか確認します。



以上のようにトンボとは印刷や製本の時に非常に重要な目印になるので、

カラー、モノクロ問わず原稿には必ず入れてください。

逆にこのトンボがそもそもずれている原稿ですと同人誌になった時に

そのままずれてしまいますのでご注意ください。
